1

Prima di procedere al lavoro vero e proprio e siccome dovrò anche sostituire la mascherina,ho pensato di realizzare una schermatura per diminuire le frequenze parassite captate dai magneti dei pick up.Il lavoro è molto semplice:
Sul retro della mascherina si cosparge della colla cercando di arrivare bene bene vicino ai bordi delle sedi dei pick up.
Dopo aver cosparso la colla si prende un foglio di alluminio (domopack) e lo si fa aderire bene alla superficie della mascherina.

2

Applichiamo il foglio di alluminio sopra la mascherina facendolo aderire bene alla colla,aspettiamo qualche minuto e poi con un cutter procediamo ad eliminare la parte in eccesso.
Procedere con estrema cura perchè il foglio di alluminio è molto delicato e si strappa facilmente.

3

Rimozione del foglio in eccesso.
Rimuovere anche la parte che copre le sedi dei pick up.

4

Ecco come si presenta il retro della nuova mascherina dopo la realizzazione della schermatura.

5

Siamo pronti per procedere alla sostituzione dei pick up e della mascherina.
Ci servono questi attrezzi:
-cacciavite a stella
-cacciavite a taglio
-saldatore e stagno
-chiave a forchetta (meglio poligonale) da 11
-forbice da elettricista
-molta pazienza e un pò di manualità

6

Rimuovere le manopole dei toni e volume facendo leva sotto di esse con un cacciavite,senza sforzare troppo.
Per togliere il cappuccio del selettore è sufficiente tirarlo con forza.

7

Con una chiave da 11 possiamo svitare i 3 dadi che fissano i potenziometri alla mascherina.
Dopo averli rimossi,non dimentichiamoci di togliere le 2 viti che fissano il selettore.

8

Ora che abbiamo rimosso i dadi dei potenziometri possiamo levarli dalla loro sede con facilità per poi passare allo smontaggio dei pick up.
In questa fase ho realizzato una schermatura (freccia grigia) con nastro adesivo di rame che scorre lungo il bordo dell'incavo per ospitare l'HW della chitarra e che poi andrà ovviamente collegata a massa.
Questa schermatura consente di ridurre ulteriormente le frequenze parassite captate dai magneti.

9

Smontiamo ora i pick up dalla mascherina,prestando molta attenzione alle molle di regolazione dei pick up che possono"saltare"una volta svitate completamente le viti.
Così si presenta la chitarra smontata dei suoi elementi.
Si notano i 3 cappucci bianchi dei pick up,le 6 viti e le 6 molle che tengono i pick up alla mascherina.

10

Rimuovere i vecchi pick up dissaldando oppure tagliando con cura i cavetti di collegamento dai piedini del selettore e dalla massa sul potenziometro del volume.
Ora possiamo incominciare a montare i nuovi pick up,facendo attenzione,saldiamo il cavetto bianco del pick up al manico al primo piedino a destra sul selettore (punto blu) e il cavetto nero alla massa,posta come già detto sul potenziometro del volume.

11

Colleghiamo il cavo bianco del pick up centrale al 2° piedino a partire da destra del selettore (punto giallo) e il cavo nero sempre a massa,posta sempre sul potenziometro del volume.

12

Colleghiamo ora l'ultimo cavetto (bianco) del pick up al ponte sul 3° piedino(puntino verde) a partire da destra del selettore.
Collegare a massa sul potenziometro del volume assieme agli altri, il cavetto nero del pick up (freccia viola).
Ora avremo:
-Punto verde = cavo pick up al ponte
-Punto giallo = cavo pick up centrale
-Punto blu = cavo pick up al manico
-Freccia viola = collegamenti a massa(tutti i cavetti neri dei pick up)

13

Ora che abbiamo colegato i cavi dei pick up al selettore siamo pronti a montarli sulla mascherina,mettendo per prima cosa i cappucci bianchi rimossi dai vecchi pick up,poi si inseriscono le viti nella mascherina,facendo poi attenzione si posizionano le molle tenendo la parte filettata all'interno di esse e con la parte più larga che appoggia alla mascherina.
Ora si avvicina il pick up e lo si avvita fino a fine corsa senza stringere le viti.
Ripetere l'operazione per tutti i pick up.

14

Ecco come si presenta vista da sotto la mascherina con i nuovi pick up montati e la schermatura precedentemente realizzata.

15

Ora che i pick-up sono montati procediamo al serraggio dei potenziometri sulla mascherina con la chiave da 11 come nel passaggio N°7.
Non dimentichiamoci di mettere le rondelle prima del dado.

16

Chiudiamo la mascherina facendo attenzione a mettere bene all'interno i cavetti di collegamento.
Una volta entrata in sede possiamo riavvitare le viti e rimontare le manopole dei potenziomentri.

17

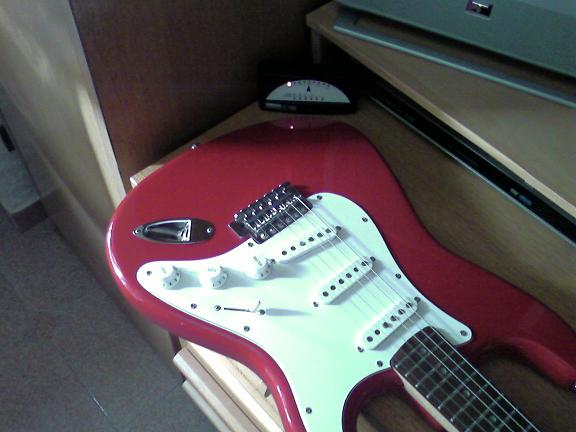

Ora montiamo le corde e procediamo all'accordatura dello strumento.

BUONA MUSICA!!!!
